瓷質磚是指吸水率≤0.5%甚至≤0.1%的陶瓷磚，即《陶瓷磚》國家標準中的附錄G類產品，如市場上常見的拋光磚、微晶石、釉拋磚及瓷質釉面磚等。隨著人民生活水平的提高，對裝飾要求也越來越高，這些原先只用于鋪地的瓷質磚產品，現在也廣泛應用于住宅公共部位用于代替天然石材。

在瓷質磚的應用場所由鋪地變成上墻后，相對應的施工工藝也應做調整，如仍采用傳統的水泥砂漿濕貼瓷質磚上墻，是一種不成熟的施工工藝，極易造成空鼓脫落等質量問題，尤其是公共部位人流量比較大，容易墜落傷人，嚴重危害了人們生命財產安全。

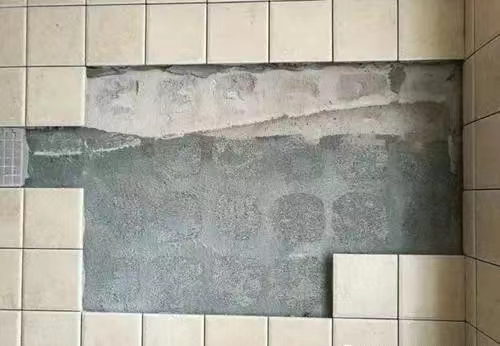

瓷質磚上墻使用水泥砂漿濕貼易空鼓脫落的原因

1、瓷質磚吸水率低

瓷質磚是完全瓷化的陶瓷磚，其吸水率極低，不利于與水泥砂漿粘合，主要原因有：

A.瓷質磚吸水率E≤0.5%，基本沒有孔隙，無法與水泥砂漿形成機械嵌固效果。

B.一般墻體比瓷磚要干燥，吸水速度比瓷磚快，水泥砂漿里的水分絕大部分被墻吸收。吸水率高的瓷磚上墻，在泡水充分后，瓷磚里面含有大量的水分，就算水泥砂漿的水分大部分被墻吸收，瓷磚自身含的水分足夠補充水泥砂漿，以達到水泥的穩定強度(水泥達到穩定強度需要28天)；但是瓷質磚自身吸水率小，幾乎不含任何水分，在水泥砂漿的水分被墻吸收后，沒有水分來被補充水泥砂漿達到穩定強度，所以出現空鼓的概率就比較高。

2、收縮率不一致

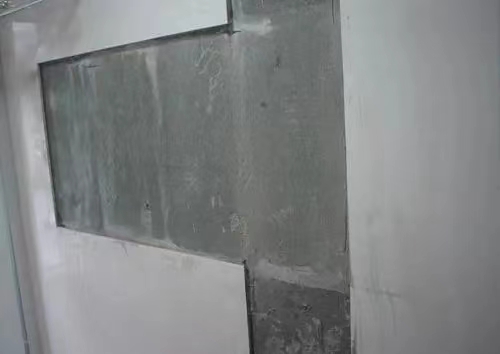

混凝土的收縮率比瓷質磚要大一倍以上，當水泥砂漿出現收縮時，瓷質磚與墻身的收縮率不一致，兩個不同物體必然出現分離，此時，瓷質磚底部呈干凈狀態。

3、瓷質磚重量重

瓷質磚致密度高，自身重量相對陶質磚重，如果在水泥砂漿沒有充分凝結的時候鋪貼的層數過高，瓷質磚自身的重量會導致往下移位，造成后期空鼓脫落。

4、其它原因

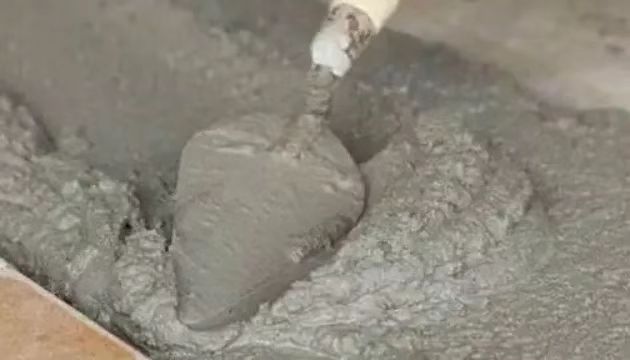

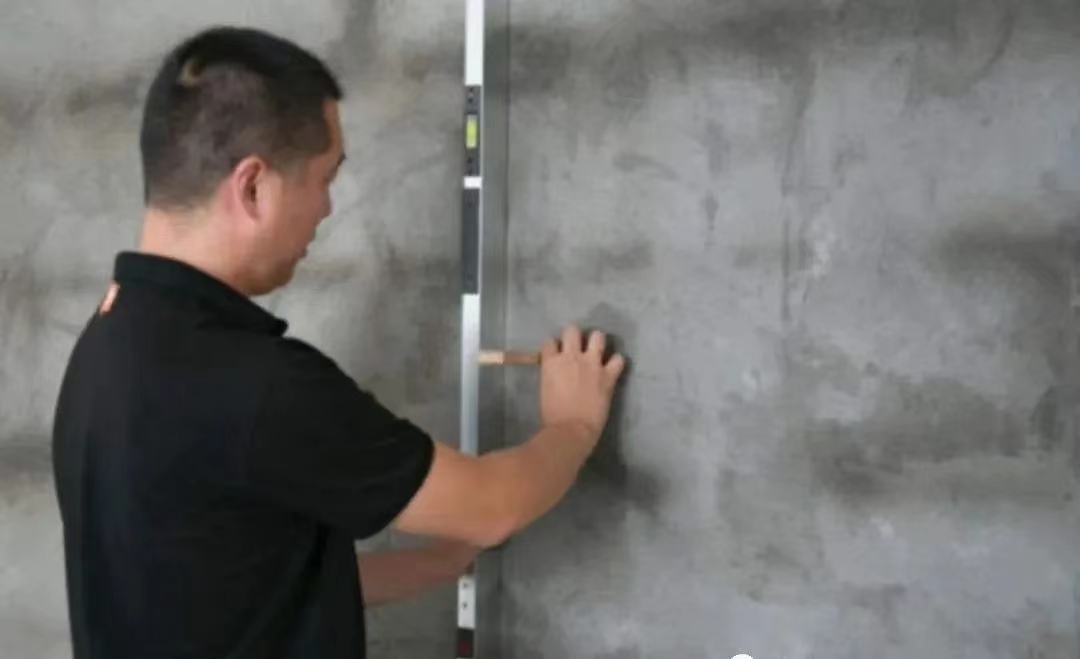

施工時未預留足夠的膨脹縫、水泥砂漿質量不好、施工人員未按規范操作、墻體的基層處理不當等等，都可能造成后期出現空鼓脫落的現象。

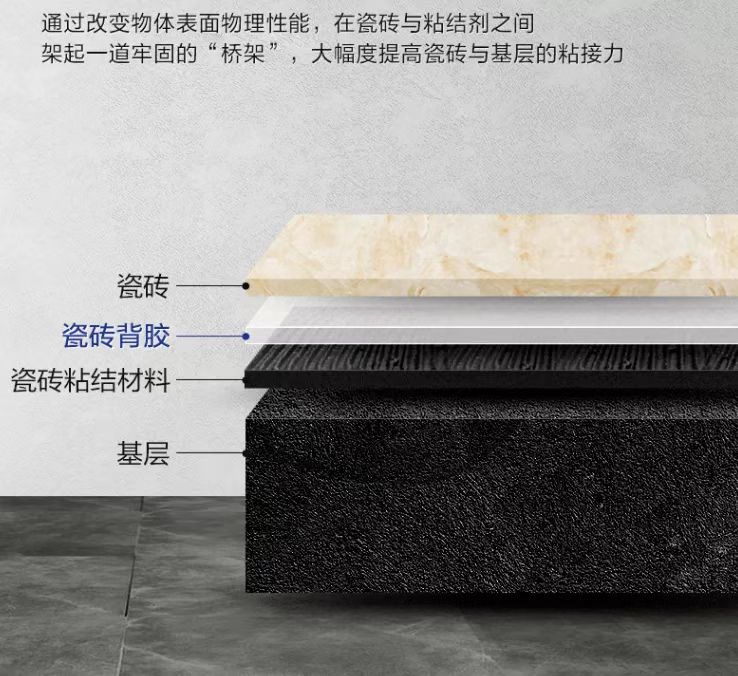

瓷質磚上墻使用瓷磚膠產生空鼓脫落的原因

1、使用的瓷磚膠粘結強度達不到瓷質磚上墻的要求

瓷磚膠品牌眾多，型號也較多，有?；ù少|磚）、重磚專用瓷磚膠，也有只適合內墻磚用的瓷磚膠，在選擇使用瓷磚膠時，必須咨詢瓷磚膠廠家，選擇適合瓷質磚（?；┥蠅Ｓ玫拇纱u膠型號，不可只考慮成本，一味選擇低價位的品牌或型號。

2、使用的瓷磚膠品質無保障

瓷磚膠必須選擇正規廠家生產，有生產廠家名稱、地址、電話、售后服務及生產日期和保質期；應選擇市場上知名度較高的品牌瓷磚膠，并注意包裝箱上的生產日期及保質期。瓷磚膠不同于水泥，保質期通常只有12個月，無生產日期或是超過保質期的產品，無法保證鋪貼質量，嚴禁使用。

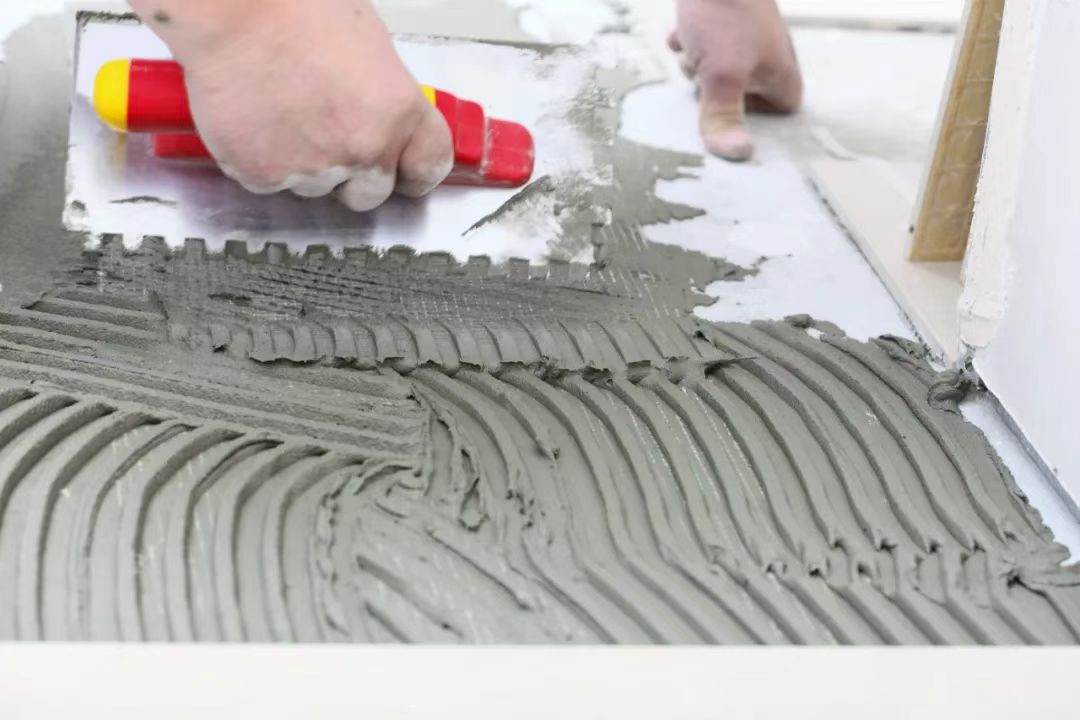

3、施工不規范造成

未嚴格按瓷磚膠使用說明書施工（如攪拌時間、靜置時間）、采用了與水泥砂漿一樣的方法使用瓷磚膠、墻體的基層處理不當、施工時未預留足夠的膨脹縫等等，都可能造成雖然使用了瓷磚膠，但后期也出現了空鼓脫落的現象。
